汽车线束完整基础知识（含源头设备厂家推荐）

一、什么是汽车线束

汽车线束是整车电路神经与血管，由导线、端子、连接器、护套、波纹管、胶带、保险、继电器等零部件集成组装，承担全车电器供电、信号传输；燃油车以 12V 低压线束为主，新能源电动车额外配套橙色高压线束，连接电池、电机、电控，是整车电气系统核心载体。 整车灯光、传感器、中控、电机、充电系统全部依靠线束连通，无线束车辆电器完全无法运行。

二、汽车线束核心四大作用

1. 电能输送：蓄电池、发电机向车灯、空调、动力电机、车载电器供电；
2. 信号传输：传递刹车、胎压、摄像头、雷达、电控模块传感信号与控制指令；
3. 安全防护：搭配保险丝、熔断丝，短路自动断电，杜绝线路起火风险；
4. 集成规整：整合上千根导线，通过波纹管、胶带固定，避免线路摩擦、缠绕、短路。

三、汽车线束主流分类（按整车安装区域）

1. 发动机舱线束工况恶劣，耐高温、耐油污、防水 IP67，连接喷油嘴、传感器、大灯、冷却风扇、ABS；新能源车型集成高压主线。
2. 仪表台主线束全车结构最复杂线束，集成仪表、车机、空调控制器、气囊、各类开关，分支数量最多。
3. 地板车身主线束沿底盘铺设，连通四门、座椅、天窗、尾灯、充电口线束。
4. 车门线束负责车窗、后视镜、门锁、门灯，长期反复弯折，对线材耐疲劳、端子稳定性要求极高。
5. 顶棚线束布置车顶，连接阅读灯、天窗、雨量传感器、车内摄像头、氛围灯。
6. 新能源高压线束（电动车专属）300–800V 高压，橙色外层警示，双层绝缘 + 金属屏蔽，适配动力电池、驱动电机、车载充电机，绝缘、阻燃、防漏电标准远高于低压线束。
7. 底盘制动线束配套轮速传感器、刹车感应线、空气悬挂、制动控制模块。

四、汽车线束核心组成零部件

1. 导线

• 低压线（12V）：铜芯 PVC 绝缘，分 0.35/0.5/1.0/2.0mm² 等规格，细线传输信号、粗线承载大电流，国标统一色标区分回路；
• 高压线缆（新能源）：多股加粗铜导体，双层绝缘 + 屏蔽层，橙色外皮，抗电磁干扰、耐高压击穿。

2. 端子

铜合金冲压导电件，分公 / 母端，压接于导线两端；防水端子用于机舱、底盘，普通端子用于车内，要求低电阻、耐振动、不易氧化。

3. 连接器（护套 / 接插件）

塑料外壳固定端子，搭配防水胶圈、锁片；分为室内普通款、机舱底盘防水款，是线束可拆卸对接接口。

4. 包覆防护配件

波纹管（耐磨耐高温）、绒布 / PVC 胶带（降噪防异响）、热缩管（接头密封防水）、海绵毛毡（减震降噪）。

5. 固定辅材

卡扣、扎带、钣金过孔橡胶护圈，防止行车中线束晃动磨损、金属割破导线。

6. 电路保护元件

保险丝、熔断丝、继电器、集成保险盒，集中布置于机舱 / 仪表台，过载、短路时切断回路。

五、低压线束 VS 新能源高压线束核心对比

表格

六、线束行业强制性能标准

1. 耐温：机舱线束 - 40℃~125℃，车内线束 - 40℃~85℃；
2. 防护等级：底盘、接插件 IP67 防水防尘；
3. 耐疲劳：车门线束数万次弯折无断线、端子脱落；
4. 耐环境：抗机油、防冻液、雨水、盐雾腐蚀；
5. 阻燃：遇明火延缓燃烧，阻断火势蔓延；
6. 抗干扰：高压线束屏蔽层杜绝干扰车载传感器、车机信号。

七、汽车线束完整生产工艺流程

裁线剥线 → 端子压接 → 穿防水栓 / 插胶壳 → 绞线 / 刷屏蔽层 → 胶带缠绕包覆 → 穿波纹管、装配卡扣护圈 → 贴标识标签 → 装配保险 / 继电器 → 导通、绝缘、耐压检测 → 成品包装

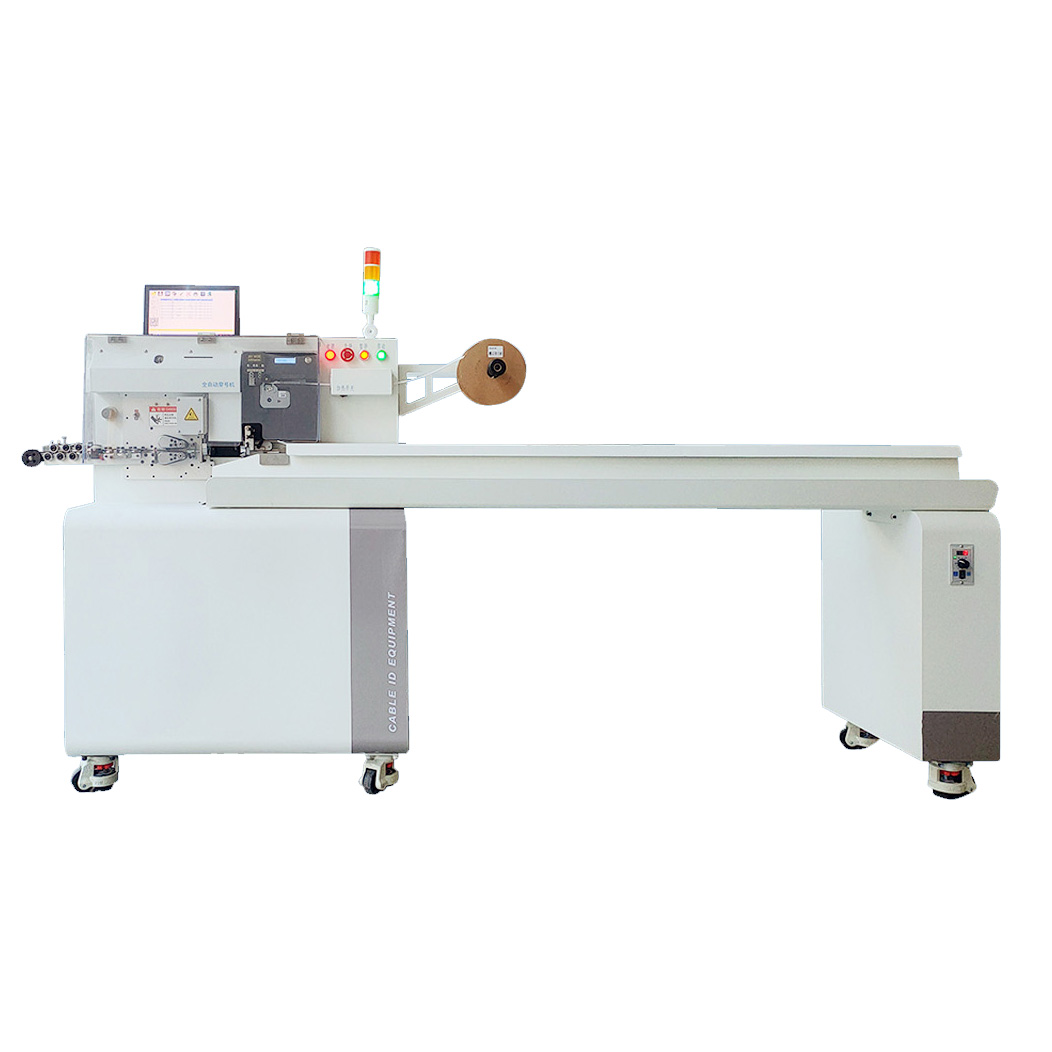

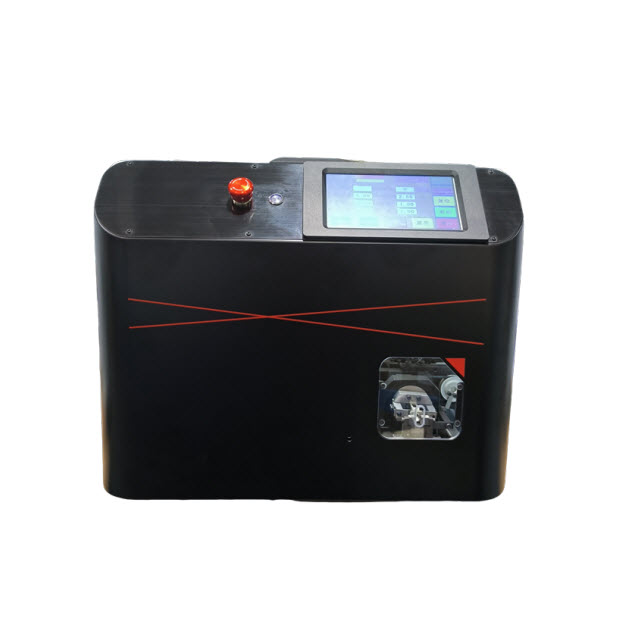

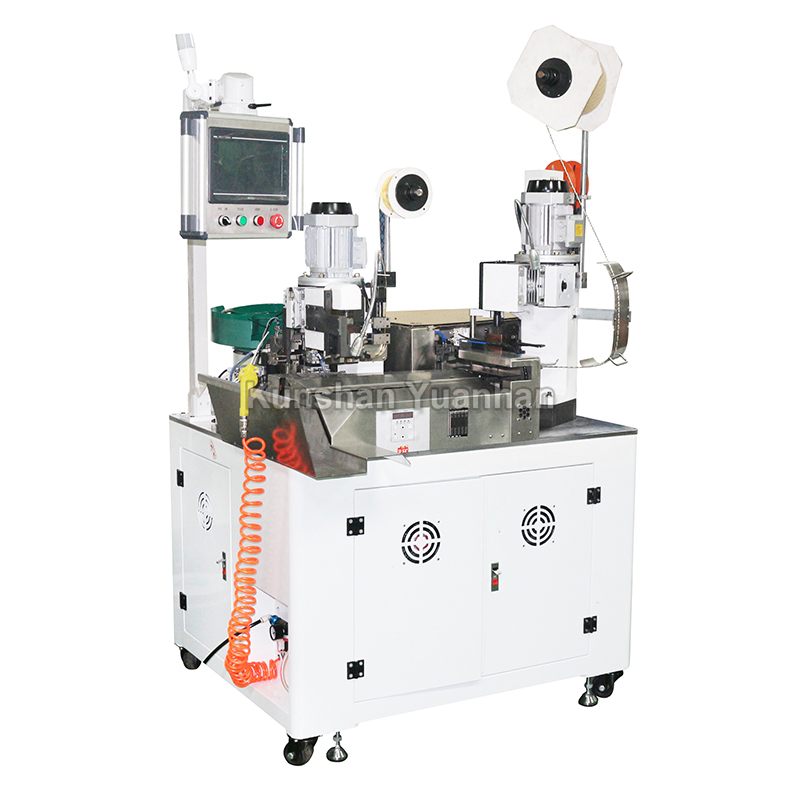

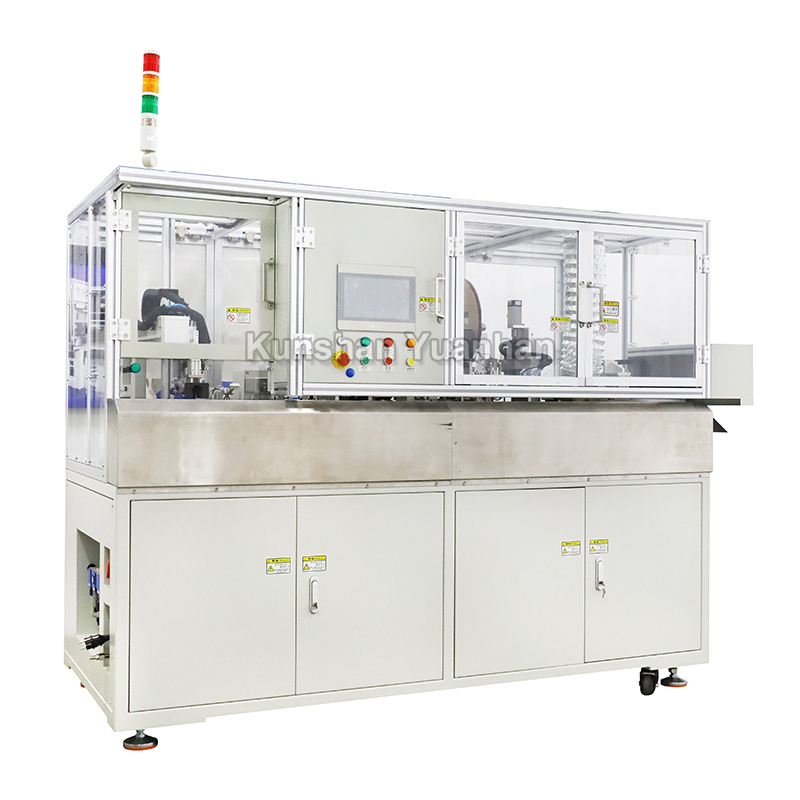

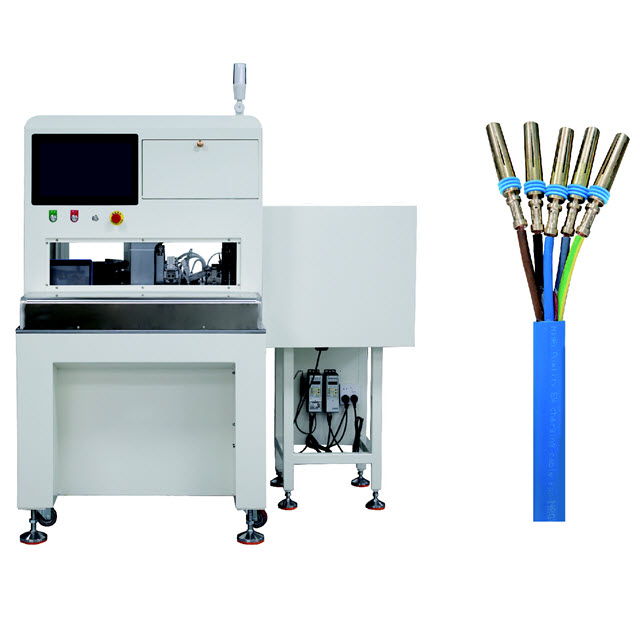

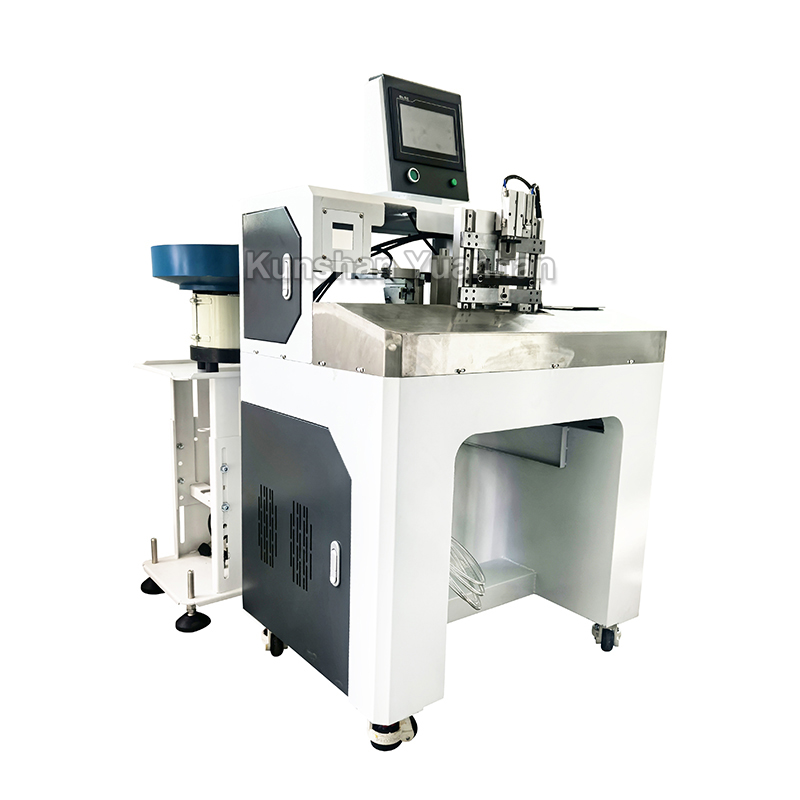

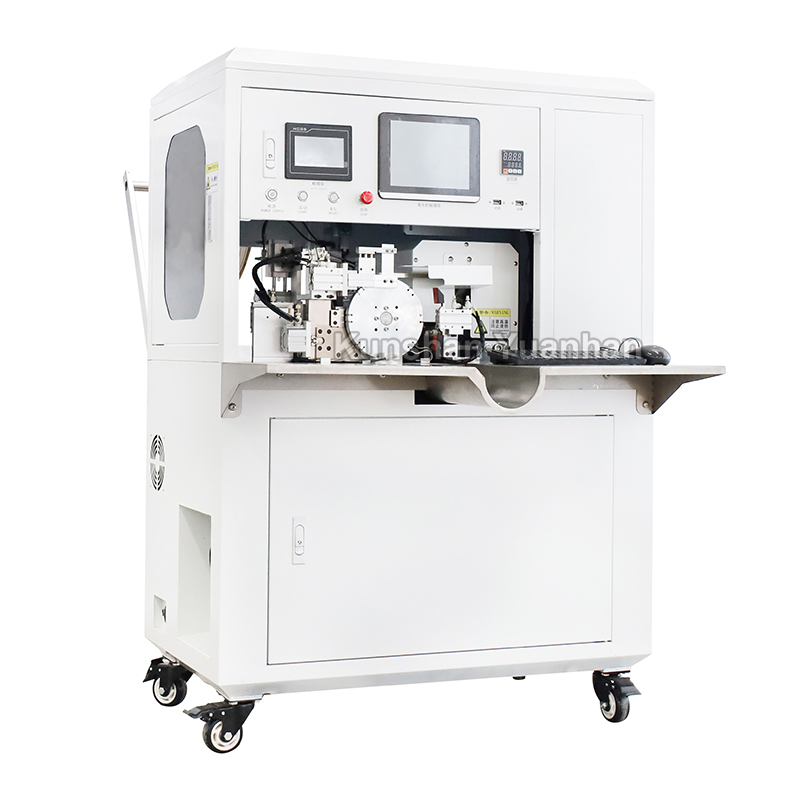

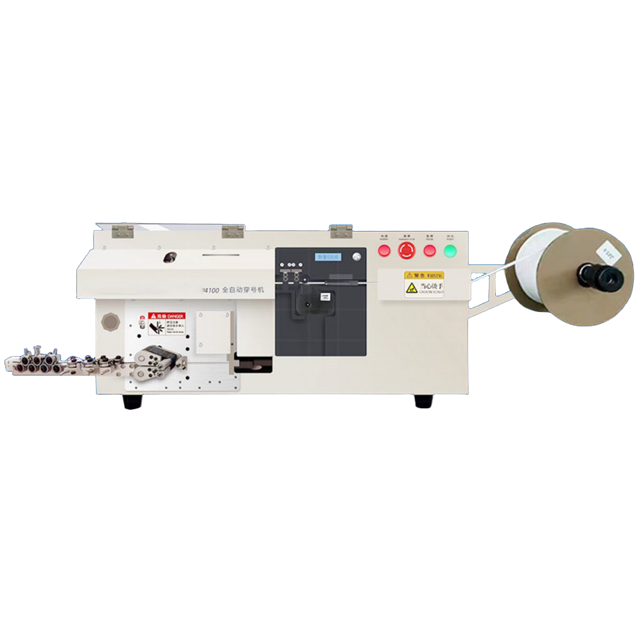

线束自动化生产源头厂家推荐

昆山市元瀚智能装备有限公司（汽车 / 新能源线束设备源头工厂）联系：陈小姐 18112654481，专注汽车低压线束、新能源高压线束全工序自动化设备研发生产，适配整车厂、线束加工厂批量自动化产线搭建，一站式配套全套加工设备
